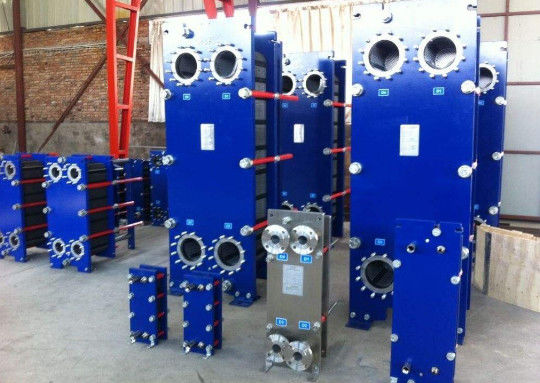

Gli alti semi di pressione di progettazione hanno saldato lo scambiatore di calore del piatto l'energia di risparmi che facile pulisce

Multi scambiatore di calore saldato del piatto di effetto semi

Lo scambiatore di calore consiste di un pacchetto dei piatti di metallo ondulati con gli oblò per il passaggio dei due liquidi fra cui il trasferimento di calore avrà luogo. Il pacchetto del piatto è montato fra un piatto della struttura della correzione e una pressapellicola mobile ed è compresso stringendo i bulloni. I piatti misura con una guarnizione che sigilla interpola il canale e dirige i liquidi nei canali alternati. Il numero dei piatti è determinato dalla portata, dalle proprietà fisiche dei liquidi, dalla perdita di pressione e dal programma della temperatura. Le ondulazioni del piatto promuovono la turbolenza fluida e sostengono i piatti contro pressione differenziale. Il piatto della struttura e la pressapellicola sono sospesi da una barra di trasporto superiore e sono situati da una barra guidante più bassa, di cui tutt'e due è riparata ad una colonna di sostegno. I collegamenti sono situati nel piatto della struttura, se neanche o entrambi i liquidi fanno più di singolo passaggio all'interno dell'unità, nella struttura e nelle pressapellicole.

Struttura dello scambiatore di calore saldato semi del piatto:

Questo prodotto è destinato specificamente per l'industria del freddo, lo scambiatore di calore semi-saldato del piatto (evaporatore) dell'ammoniaca, il canale di saldatura di camminata dell'ammoniaca, i liquidi refrigeranti (soluzione del cloruro di calcio, glicol, ecc.) per prendere il canale della guarnizione, questa struttura non solo assicura il canale laterale di ammoniaca di sigillatura affidabile ed entrambi i vantaggi staccabili. Un altro inoltre si applicano al vapore - il calore liquido del cambiamento di fase e là è liquido - liquido senza cambiamento di fase e requisiti di sicurezza delle applicazioni dell'alto calore.

Lo scambiatore di calore della saldatura dei semi del laser è utilizzato nella situazione dove la guarnizione non può essere utilizzata nella situazione speciale originale o i requisiti di sicurezza sono relativamente alti.
La saldatura a laser è usata da un lato del materiale speciale, che richiede l'alta pulizia. L'altro lato è sotto forma di guarnizione. La prestazione di mezzo scambiatore di calore saldato è completamente coerente con quella dello scambiatore di calore del piatto salvo che la posizione della guarnizione da un lato è laser ha saldato.

Selezione di progettazione dello scambiatore di calore del piatto:

(1) parametri fisici dei media freddi e caldi, quali pH, il contenuto del cloruro, la viscosità, la densità, la conducibilità termica, il calore specifico, ecc.
(2) le temperature dello sbocco e dell'entrata dei media freddi e caldi.
(3) flusso di medio freddo o caldo o un flusso di una di loro.
(4) requisiti medi freddi e caldi di perdita di pressione.
(5) le caratteristiche intrinseche degli scambiatori di calore del piatto, quale il materiale di piatto, sigillano il materiale della guarnizione, ecc

Vantaggi

- Compreso tutti i vantaggi del piatto staccabile

- Il canale materiale speciale adotta la saldatura a laser

- Materiale della guarnizione del CR o di PTFE dell'anello sigillante

- Alte stabilità e sicurezza di una saldatura laterale

- Più efficiente e staccabile che in pieno saldatura

1. Applicazioni:

• Introduzione al materiale ed all'applicazione di strato:

  　　　　　

  materiale	applicazione
  SUS304/SUS316L	Acqua purificata, acqua di fiume, olio dell'alimento, olio minerale
  Ladium amico/di titanio	Acqua di mare, acqua salata, sostanza salinized
  Lega/C-276 di Hadtelloy	Acido solforico concentrato, acido cloridrico, acido fosforico
  Ni/nichel	Soda di sostanza caustica di alta concentrazione e di temperatura elevata



  Condizioni di gestione materiali e della guarnizione:

  Materiale	Applicazione	temperatura di lavoro
  NBR	Acqua, acqua di mare, olio minerale, acqua salata	-15-130℃
  HNBR	Olio minerale ad alta temperatura, acqua ad alta temperatura	15-140℃
  EPDM/HEPDM	Acqua, acqua calda, vapore, acido, alcali, sostanza caustica	-25-150℃
  Viton/gomma del fluoro	Forte acido, forte alcali, olio minerale, grasso e olio combustibile, ecc	5-200℃
  NEOPRENE	Acido, alcali, olio minerale, idrocarburo alifatico a basso peso molecolare	35-130℃
  Silicio di gomma	Temperatura elevata ed alcuni ambienti corrosivi	65-200℃

•

• Introduzione del produttore dello scambiatore di calore del piatto:



  Aiprel si specializza negli scambiatori di calore, negli accessori degli scambiatori di calore, nella fabbricazione, nelle vendite e nel servizio.
  Siamo un produttore originale genuino di PHE con tutte le componenti siamo prodotti in nostri propri fabbrica e prodotti finiti completi.
  Abbiamo passato il ISO9001: 2000 certificazione del sistema di qualità, ISO14001: Certificazione di qualità di sistema ambientale 2004. Il nostro capitale sociale è 50,00 milioni e reddito annuo più di RMB 200 milioni.

  Con tutte le fabbriche insieme di oltre 100.000 metri quadri, producendo oltre 20.000 scambiatori di calore e milloins gli accessori dello scambiatore di calore, rendentei uno di più grandi produttori delle attrezzature e degli accessori di scambio termico del mondo.

  Possiamo anche produrre le parti di ricambio specifiche per vari prodotti di marca. Le guarnizioni ed i piatti della sostituzione sono adatti ALFA, GEA, APV, Viacrb, Sondex, SWEP, Funke, Hisaka, sigma, Accessen, ecc. nel 2012, Aiprel hanno istituito il suo centro di servizio dello scambiatore di calore per effettuare il mantenimento degli scambiatori di calore del piatto, della pulizia chimica, della prova, del rinnovamento e di altri servizi. Inoltre, Aiprel sta spiegando la rete di servizio globale per stare bene ad un esperto globale in servizio dello scambiatore di calore e per rispondere clienti in qualunque momento dovunque.
