| Luogo di origine: | Jiangsu Cina |
|---|---|
| Marca: | Aiprel |
| Certificazione: | CE,CCS,ISO,DNV |
| Numero di modello: | Tipo di piatto scambiatore di calore |
| Quantità di ordine minimo: | 1 |
| Prezzo: | negotiable |
| Imballaggi particolari: | Caso di legno dell'esportazione |
| Tempi di consegna: | 1-2 settimane |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 100 insiemi al mese |
| Garanzia: | 12 mesi | Pressione di esercizio massima: | 3.0Mpa |
|---|---|---|---|
| Materiale di piatto: | 316L, titanio, SS304,254SMO, nichel | Materiale della guarnizione: | NBR EPDM FKM |
| Materiale della struttura: | Acciaio al carbonio, acciaio inossidabile, CS/SS | ||
| Evidenziare: | Tipo di piatto scambiatore di calore,scambiatore di calore parallelo del piatto |
||

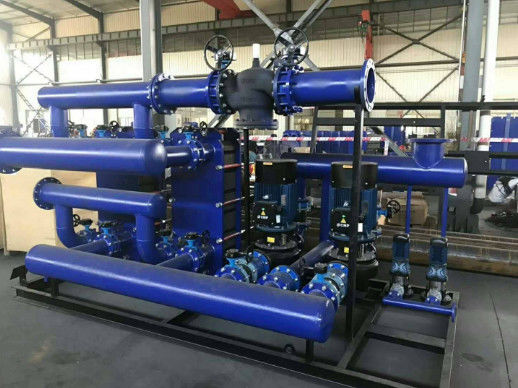

Multi scambiatore di calore saldato del piatto di effetto semi
Vantaggi
1. Trasferimento di calore di precisione: temperatura più vicina di approccio, vero contro flusso corrente, 80-90% più di meno ostacolare volume.
2. Costo globale basso: investimento di capitali basso, costi riduttori dell'installazione, costi di gestione e di manutenzione limitati.
3. Affidabilità massima: meno insudiciamento, sforzo, usura e corrosione.
4. In condizioni ambientali responsabile: consumo di energia minimo per effetto trattato massimo, pulizia riduttrice.
5. Facile ampliare capacità: semplicemente aggiunga o rimuova i piatti sulla struttura attuale.
Condizioni di gestione materiali e della guarnizione:
| Materiale | Applicazione | temperatura di lavoro |
| NBR | Acqua, acqua di mare, olio minerale, acqua salata | -15-130℃ |
| HNBR | Olio minerale ad alta temperatura, acqua ad alta temperatura | 15-140℃ |
| EPDM/HEPDM | Acqua, acqua calda, vapore, acido, alcali, sostanza caustica | -25-150℃ |
| Viton/gomma del fluoro | Forte acido, forte alcali, olio minerale, grasso e olio combustibile, ecc | 5-200℃ |
| NEOPRENE | Acido, alcali, olio minerale, idrocarburo alifatico a basso peso molecolare | 35-130℃ |
| Silicio di gomma | Temperatura elevata ed alcuni ambienti corrosivi | 65-200℃ |
Struttura dello scambiatore di calore saldato semi del piatto:
Questo prodotto è destinato specificamente per l'industria del freddo, lo scambiatore di calore semi-saldato del piatto (evaporatore) dell'ammoniaca, il canale di saldatura di camminata dell'ammoniaca, i liquidi refrigeranti (soluzione del cloruro di calcio, glicol, ecc.) per prendere il canale della guarnizione, questa struttura non solo assicura il canale laterale di ammoniaca di sigillatura affidabile ed entrambi i vantaggi staccabili. Un altro inoltre si applicano al vapore - il calore liquido del cambiamento di fase e là è liquido - liquido senza cambiamento di fase e requisiti di sicurezza delle applicazioni dell'alto calore.
Lo scambiatore di calore della saldatura dei semi del laser è utilizzato nella situazione dove la guarnizione non può essere utilizzata nella situazione speciale originale o i requisiti di sicurezza sono relativamente alti.
La saldatura a laser è usata da un lato del materiale speciale, che richiede l'alta pulizia. L'altro lato è sotto forma di guarnizione. La prestazione di mezzo scambiatore di calore saldato è completamente coerente con quella dello scambiatore di calore del piatto salvo che la posizione della guarnizione da un lato è laser ha saldato.
Selezione di progettazione dello scambiatore di calore del piatto:
(1) parametri fisici dei media freddi e caldi, quali pH, il contenuto del cloruro, la viscosità, la densità, la conducibilità termica, il calore specifico, ecc.
(2) le temperature dello sbocco e dell'entrata dei media freddi e caldi.
(3) flusso di medio freddo o caldo o un flusso di una di loro.
(4) requisiti medi freddi e caldi di perdita di pressione.
(5) le caratteristiche intrinseche degli scambiatori di calore del piatto, quale il materiale di piatto, sigillano il materiale della guarnizione, ecc
Vantaggi
- Compreso tutti i vantaggi del piatto staccabile
- Il canale materiale speciale adotta la saldatura a laser
- Materiale della guarnizione del CR o di PTFE dell'anello sigillante
- Alte stabilità e sicurezza di una saldatura laterale
- Più efficiente e staccabile che in pieno saldatura
1. Applicazioni:
| Alimento e industria delle bevande | |
| Prodotti lattier-caseario | Latte intero e latte scremato in polvere, latte condensato, siero di latte e derivati del siero di latte, proteina del latticello, emulsione del lattosio, acido lattico e soda caustica e soluzione della potassa caustica |
| Proteina | Latte del fagiolo della soia, lievito nutrizionale e lievito del foraggio, ed uovo intero |
| Succo | Succo d'arancia e l'altro succo di agrumi, succo di mele, succo rosso della bacca e succo di frutta di tn.pical |
| Succo di verdura | Succo della radice della barbabietola, succo di pomodoro e succo di carota |
| Prodotti a base di amido | Glucosio, destrosio, levulosio, maltosio, sciroppo dell'amido, e dextrina |
| Suger | Suger liquido, acqua dolce raffinata del suger bianco ed inulina |
| Estratto | Estratto del tè e del caffè, estratto del luppolo, estratto di malto, estratto di lievito, pectina, estratto di carne e di ossa |
| Materiale idrolizzato | Idrolizzati del siero di latte, condimenti ed idrolizzati della proteina |
| Birra | Mosto di malto disalcolizzato del malto e della birra |
Introduzione al materiale ed all'applicazione di strato:
| materiale | applicazione |
| SUS304/SUS316L | Acqua purificata, acqua di fiume, olio dell'alimento, olio minerale |
| Ladium amico/di titanio | Acqua di mare, acqua salata, sostanza salinized |
| Lega/C-276 di Hadtelloy | Acido solforico concentrato, acido cloridrico, acido fosforico |
| Ni/nichel | Soda di sostanza caustica di alta concentrazione e di temperatura elevata |
Introduzione del produttore dello scambiatore di calore del piatto:
- Compreso tutti i vantaggi del piatto staccabile
- Il canale materiale speciale adotta la saldatura a laser
- Materiale della guarnizione del CR o di PTFE dell'anello sigillante
- Alte stabilità e sicurezza di una saldatura laterale
- Più efficiente e staccabile che in pieno saldatura
