| Luogo di origine: | Jiangsu Cina |
|---|---|
| Marca: | Aiprel |
| Certificazione: | CE,CCS,ISO,DNV |
| Numero di modello: | Tipo di piatto scambiatore di calore |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Caso di legno dell'esportazione |
| Tempi di consegna: | 1-2 settimane |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 100 insiemi al mese |
| Garanzia: | 12 mesi | Pressione di esercizio massima: | 3.0Mpa |
|---|---|---|---|
| Materiale di piatto: | 316L, titanio, SS304,254SMO, nichel | Materiale della guarnizione: | NBR EPDM FKM |
| Materiale della struttura: | Acciaio al carbonio, acciaio inossidabile, CS/SS | ||
| Evidenziare: | scambiatore di calore parallelo del piatto,piatti del trasferimento di calore |
||

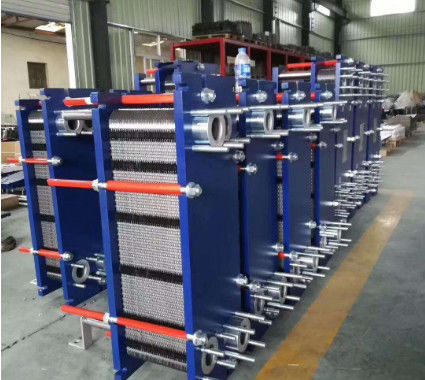

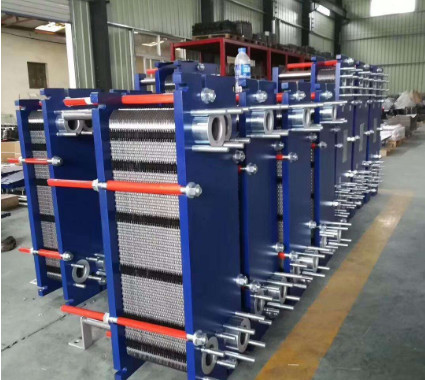

Multi scambiatore di calore saldato del piatto di effetto semi
Benefici
Trasferimento di calore di precisione - temperatura più vicina di approccio, vero contro flusso corrente, 80-90% più di meno ostacolare volume.
Costo globale basso - investimento di capitali basso, costi riduttori dell'installazione, costi di gestione e di manutenzione limitati.
Affidabilità massima - meno insudiciamento, sforzo, usura e corrosione.
In condizioni ambientali responsabile - consumo di energia minimo per effetto trattato massimo, pulizia riduttrice.
Facile ampliare capacità - semplicemente per aggiungere o rimuovere i piatti sulla struttura attuale.
Struttura dello scambiatore di calore saldato semi del piatto:
Questo prodotto è destinato specificamente per l'industria del freddo, lo scambiatore di calore semi-saldato del piatto (evaporatore) dell'ammoniaca, il canale di saldatura di camminata dell'ammoniaca, i liquidi refrigeranti (soluzione del cloruro di calcio, glicol, ecc.) per prendere il canale della guarnizione, questa struttura non solo assicura il canale laterale di ammoniaca di sigillatura affidabile ed entrambi i vantaggi staccabili. Un altro inoltre si applicano al vapore - il calore liquido del cambiamento di fase e là è liquido - liquido senza cambiamento di fase e requisiti di sicurezza delle applicazioni dell'alto calore.
Lo scambiatore di calore della saldatura dei semi del laser è utilizzato nella situazione dove la guarnizione non può essere utilizzata nella situazione speciale originale o i requisiti di sicurezza sono relativamente alti.
La saldatura a laser è usata da un lato del materiale speciale, che richiede l'alta pulizia. L'altro lato è sotto forma di guarnizione. La prestazione di mezzo scambiatore di calore saldato è completamente coerente con quella dello scambiatore di calore del piatto salvo che la posizione della guarnizione da un lato è laser ha saldato.
Applicazioni:
| Alimento e industria delle bevande | |
| Prodotti lattier-caseario | Latte intero e latte scremato in polvere, latte condensato, siero di latte e derivati del siero di latte, proteina del latticello, emulsione del lattosio, acido lattico e soda caustica e soluzione della potassa caustica |
| Proteina | Latte del fagiolo della soia, lievito nutrizionale e lievito del foraggio, ed uovo intero |
| Succo | Succo d'arancia e l'altro succo di agrumi, succo di mele, succo rosso della bacca e succo di frutta di tn.pical |
| Succo di verdura | Succo della radice della barbabietola, succo di pomodoro e succo di carota |
| Prodotti a base di amido | Glucosio, destrosio, levulosio, maltosio, sciroppo dell'amido, e dextrina |
| Suger | Suger liquido, acqua dolce raffinata del suger bianco ed inulina |
| Estratto | Estratto del tè e del caffè, estratto del luppolo, estratto di malto, estratto di lievito, pectina, estratto di carne e di ossa |
| Materiale idrolizzato | Idrolizzati del siero di latte, condimenti ed idrolizzati della proteina |
| Birra | Mosto di malto disalcolizzato del malto e della birra |
Vantaggi
- Compreso tutti i vantaggi del piatto staccabile
- Il canale materiale speciale adotta la saldatura a laser
- Materiale della guarnizione del CR o di PTFE dell'anello sigillante
- Alte stabilità e sicurezza di una saldatura laterale
- Più efficiente e staccabile che in pieno saldatura
Selezione di progettazione dello scambiatore di calore del piatto:
(1) parametri fisici dei media freddi e caldi, quali pH, il contenuto del cloruro, la viscosità, la densità, la conducibilità termica, il calore specifico, ecc.
(2) le temperature dello sbocco e dell'entrata dei media freddi e caldi.
(3) flusso di medio freddo o caldo o un flusso di una di loro.
(4) requisiti medi freddi e caldi di perdita di pressione.
(5) le caratteristiche intrinseche degli scambiatori di calore del piatto, quale il materiale di piatto, sigillano il materiale della guarnizione, ecc
Introduzione al materiale ed all'applicazione di strato:
| materiale | applicazione |
| SUS304/SUS316L | Acqua purificata, acqua di fiume, olio dell'alimento, olio minerale |
| Ladium amico/di titanio | Acqua di mare, acqua salata, sostanza salinized |
| Lega/C-276 di Hadtelloy | Acido solforico concentrato, acido cloridrico, acido fosforico |
| Ni/nichel | Soda di sostanza caustica di alta concentrazione e di temperatura elevata |
Condizioni di gestione materiali e della guarnizione:
| Materiale | Applicazione | temperatura di lavoro |
| NBR | Acqua, acqua di mare, olio minerale, acqua salata | -15-130℃ |
| HNBR | Olio minerale ad alta temperatura, acqua ad alta temperatura | 15-140℃ |
| EPDM/HEPDM | Acqua, acqua calda, vapore, acido, alcali, sostanza caustica | -25-150℃ |
| Viton/gomma del fluoro | Forte acido, forte alcali, olio minerale, grasso e olio combustibile, ecc | 5-200℃ |
| NEOPRENE | Acido, alcali, olio minerale, idrocarburo alifatico a basso peso molecolare | 35-130℃ |
| Silicio di gomma | Temperatura elevata ed alcuni ambienti corrosivi | 65-200℃ |
Introduzione del produttore dello scambiatore di calore del piatto:
- Compreso tutti i vantaggi del piatto staccabile
- Il canale materiale speciale adotta la saldatura a laser
- Materiale della guarnizione del CR o di PTFE dell'anello sigillante
- Alte stabilità e sicurezza di una saldatura laterale
- Più efficiente e staccabile che in pieno saldatura
