| Luogo di origine: | Jiangsu Cina |
|---|---|
| Marca: | AIPREL |
| Certificazione: | ISO |
| Numero di modello: | SONDEX S81 |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone standard |
| Tempi di consegna: | 1-2 settimane |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 10.000 unità al mese |
| Tipo: | piatto, PIATTI E GUARNIZIONE dello scambiatore di calore | Garanzia: | 1 anno |
|---|---|---|---|
| Materiale di piatto: | Titanio, SS304, SS316L, SMO254, Hastelloy | Spessore del piatto: | 0.5/0.6/0.7mm, 0.5mm - 0.7mm disponibili |
| Trattamento di superficie: | Pulito | Max Pressure: | 1.0MPa (10 barre) |
| Medium: | Medium di purezza, olio, gas, acqua, latte | ||
| Evidenziare: | Guarnizione media di purezza PHE,Tipo di piatto guarnizioni dello scambiatore di calore S81,guarnizioni dello scambiatore di calore 1.0MPa |
||

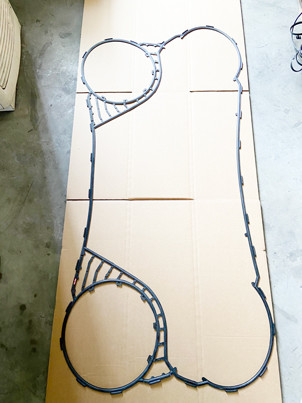

Le guarnizioni di Sondex S81 ed i piatti di Sondex S81 per il calore Exchangers.We del piatto sono felici di rispondere a tutte le domande per quanto riguarda la sostituzione di qualunque guarnizioni di Sondex ed i piatti di Sondex per il vostri scambiatore di calore, guarnizione di Sondex S81 e piatto hanno stesso diametro di fori con S121, S188 e S251.
Caratteristiche tecniche
Conections da DN25 a DN600 (1" a 24")
Pagine progettate secondo sec VIII, divisione di FEA e del PED 2014/68/EU (EN13445) e di ASME. le norme di 1 costruzione
Materiali di piatto: AISI 304/316L, titanio, SMO, Hastelloy*
Materiali della guarnizione: EPDM-HT, NBR-HT, Viton*FKM
Lunghezze del piatto fino a 5,5 m. (18 ft)
Portate fino a 7.200 m3/h (31.700 gal/mn)
Pressione di esercizio fino a 35 barre (500 PSI)
Temperature di lavoro da °C -20 180 a °C (- °F 4 a °F) 356
i materiali del *Other sono disponibili su richiesta.
Aiprel fornisce tutti i modelli dei piatti di Sondex e delle sostituzioni delle guarnizioni.
Modello List di Sondex come sotto.
| Marca/creatore | Serie |
| Sondex | S4A, S7, S7A, S8, S8A, S9A, |
| S14, S14A, S15, S17, S18, S19, S19A, | |
| S20, S20A, S21, S21A, S22, S23, SF25 (incollato), SF25A, SF25, | |
| S30, S31A, S35, S36, S37, S38, S39, | |
| S41, S41A, S42, S43, S43A, S47, S47A, S50, S58, | |
| S61, S62, S64, S65, S65A, | |
| S72, S80, S81, S86, S100, S110, S120, S121, S130, S136, | |
| S145, S152, S188, | |
| SW40, SW189, SW229, | |
| SF123, | |
| FPS41, FPS19, | |
| SFD13, SFD22, |
| Le prestazioni di base della guarnizione | |||
| Materiale | Max Use Temperatura |
Durezza | Media di applicazione |
| NBR | 110ºC | 76±2 | alcani, alaenes ed altri media non polari; olio combustibile e l'altro olio minerale; oli animali e vegetali; acqua calda, acqua salata, ecc |
| H-NBR | 140ºC | 76±2 | |
| NBR-HT | 130ºC | 76±2 | |
| EPDM | 150ºC | 80±2 | acqua, vapore, atmosferico, ozono; a lubrificanti basati non petroeum; acido debole, base debole, chetoni, alcool, medium polare, ecc |
| EPDM-HT | 170ºC | 80±2 | |
| VITON A | 180ºC | 80±2 | olio caldo, acido, alcali, solvente organico |
| VITON G | 200ºC | 80±2 | forti acido ed alcali, olio caldo, vapore saturo |
| materiale | applicazione |
| SUS304/SUS316L | Acqua purificata, acqua di fiume, olio dell'alimento, olio minerale |
| Ladium amico/di titanio | Acqua di mare, acqua salata, sostanza salinized |
| Lega/C-276 di Hadtelloy | Acido solforico concentrato, acido cloridrico, acido fosforico |
| Ni/nichel | Soda di sostanza caustica di alta concentrazione e di temperatura elevata |
