| Luogo di origine: | Jiangsu Cina |
|---|---|
| Marca: | AIPREL |
| Certificazione: | ISO9001 |
| Numero di modello: | M6M |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Negotiable |
| Imballaggi particolari: | Cartone standard |
| Tempi di consegna: | 1-2 settimane |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 10.000 insiemi al mese |
| Tipo: | guarnizione | Applicazione: | Heater Parts, parti di refrigerazione, vehical universale, scambio termico, processo del riscaldamen |
|---|---|---|---|
| Garanzia: | 1 anno | materiale della guarnizione: | EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT |
| Spessore del piatto: | 0.5/0.6/0.8mm, 1mm, 0.5mm - 0.7mm disponibili | Pressione massima: | 2MPa (20 barre) |
| Medium: | Medium di purezza, olio, gas, aria, acqua | ||
| Evidenziare: | Clip sulle guarnizioni dello scambiatore di calore di Epdm,guarnizioni dello scambiatore di calore di 0.8mm,Componenti dello scambiatore di calore del piatto di Epdm |
||
Come un produttore e venditore professionisti del piatto dello scambiatore di calore del piatto, AIPREL può produrre la maggior parte della stessa guarnizione del piatto dello scambiatore di calore del piatto della specificazione materiale e dello scambiatore di calore di lontano e fornire i servizi lontano alternativi delle parti per più dei centinaia di società dell'applicazione.
Forniamo le guarnizioni dello scambiatore di calore dell'ALFA e le sostituzioni dei piatti. Modello List dell'ALFA come sotto.
| (ALFA) | ||||||
| Serie dell'ALFA | Area del piatto (² di m.) |
Lunghezza del piatto (millimetro) |
Larghezza del piatto (millimetro) |
Distanza concentrare longitudinale (millimetro) |
Distanza concentrare trasversale (millimetro) |
Diametro (millimetro) |
| ALFA M3 | 0,032 | 431 | 125,5 | 357 | 60 | 25 |
| ALFA M6 | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0,14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0,22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0,62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1,5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA M30 | 1,85 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA CLIP6 | 0,18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA CLIP8 | 0,38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA CLIP10 | 0,62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALFA TL6 | 1036 | 150 | ||||
| ALFA TL10 | 1338 | 225 | ||||
| ALFA TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0,9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0,283 | 900 | 625 | 698 | 363 | 195 |
| ALFA T50M | ||||||
| ALFA P-01 | 431 | 126,5 | 357 | 60 | 32 | |
| ALFA P-2 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0,14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0,8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0,2 | 710 | 248 | 593 | 135 | 65 |
| CLIP DELL'ALFA P22 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 1,41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0,18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0,24 | 873 | 388,5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0,75 | 1558 | 588,5 | 1315 | 350 | 160 |
| ALFA A20 | 1,07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1,07 | 1843 | 718,5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0,43 | 1247 | 487 | 1046 | 290 | 100 |
| ALFA AM20 | 0,79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0,79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| ALFA AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1,58 | 2208,5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| ALFA H7 | 0,4 | 1233 | 425,5 | 1054 | 254 | 80 |
| ALFA H10 | 0,65 | 1482 | 533,5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0,12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0,32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA MA30M | 1,5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALFA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| ALFA M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| ALFA M10BW | 0,24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| ALFA M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| ALFA MA30W | ||||||
| ALFA A15BW | 0,75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||

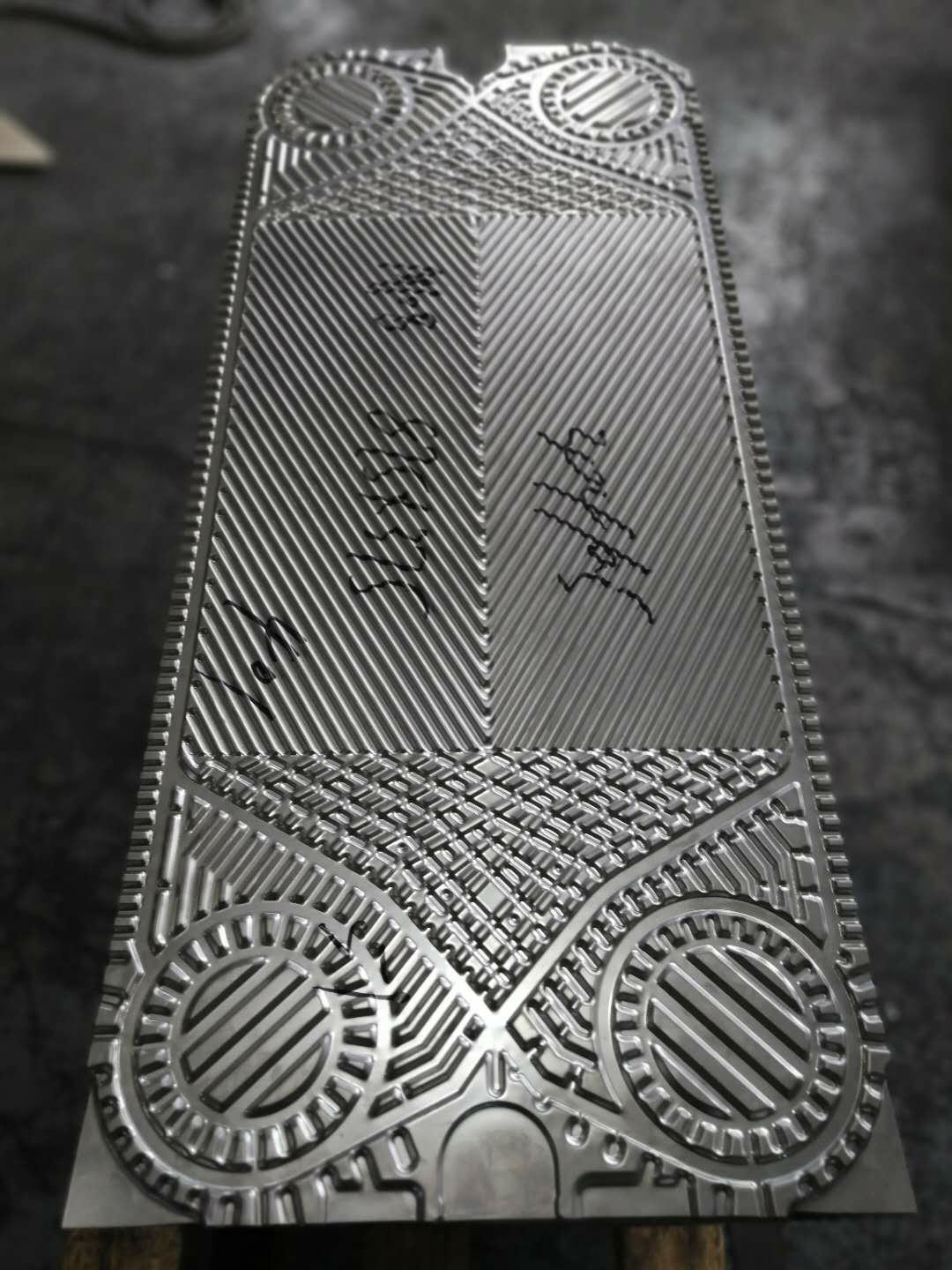

Lo scambiatore di calore del piatto consiste di un pacchetto dei piatti di metallo ondulati con gli oblò per il passaggio dei due liquidi fra cui il trasferimento di calore avrà luogo. Il pacchetto del piatto è montato fra un piatto della struttura della correzione e una pressapellicola mobile ed è compresso stringendo i bulloni. I piatti misura con una guarnizione che sigilla l'inter canale del piatto e dirige i liquidi nei canali alternati. Il numero dei piatti è determinato dalla portata, dalle proprietà fisiche dei liquidi, dalla perdita di pressione e dal programma della temperatura. Le ondulazioni del piatto promuovono la turbolenza fluida e sostengono i piatti contro pressione differenziale. Il piatto della struttura e la pressapellicola sono sospesi da una barra di trasporto superiore e sono situati da una barra guidante più bassa, di cui tutt'e due è riparata ad una colonna di sostegno. I collegamenti sono situati nel piatto della struttura o, se o entrambi i liquidi fanno più di singolo passaggio all'interno dell'unità, nella struttura e nelle pressapellicole.
| MATERIALE DI PIATTO | SS304, SS316, 254SMO, 904L, C276, titanio, nichel, Incoloy825 |
| SPESSORE DEL PIATTO | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| GUARNIZIONE MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| ASSEMBLEA DELLA GUARNIZIONE | Tagli sopra, chiuda dentro, fissi, incollato |
| MATERIALE DELLA STRUTTURA | Acciaio al carbonio, acciaio inossidabile, cappotto di acciaio inossidabile |
| UGELLO | Flangia, inserzione di gomma, inserzione del metallo, filo, morsetto |
| DIMENSIONE DEL COLLEGAMENTO | DN15~DN500 |
| NORMA DEL COLLEGAMENTO | Custiomized |
| COLORE | Custiomized |
| APPLICAZIONE | HVAC, potere, Suger, marinaio, prodotto chimico, ecc |
dovuto l'incertezza della selezione e della progettazione dello scambiatore di calore, il prezzo visualizzato è una gamma. Per i dettagli, contatti prego il servizio di assistenza al cliente. Se non comunicate nel periodo precedente, il servizio di assistenza al cliente non può accettarlo.
Vantaggio:
Confrontando ad altri altri tipi di scambiatori di calore, gli scambiatori di calore del piatto hanno più grande area. Sono composti di una serie di piatti di metallo sottili compressi insieme. La guarnizione è attaccata al piatto del trasferimento di calore con il canale di flusso delle forme e la guarnizione di atti sul liquido. I materiali differenti hanno canali differenti ed in loro rispettivo percorso di flusso alternatamente. Non coleranno all'esterno. Il numero del piatto del trasferimento di calore è determinato secondo la quantità di liquido, le proprietà fisiche di liquido, la perdita di pressione e lo stato termico. Ogni piatto è ondulato per aumentare l'area di trasferimento di calore massima.
