| Luogo di origine: | Jiangsu Cina |
|---|---|
| Marca: | AIPREL |
| Certificazione: | ISO |
| Numero di modello: | TRANTER |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone standard |
| Tempi di consegna: | 1-2 settimane |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 10.000 unità al mese |
| Garanzia: | 1 anno | Pressione di esercizio massima: | 2,0 Mpa |
|---|---|---|---|
| Struttura: | Scambiatore di calore del piatto | Circostanza: | Nuovo |
| Applicazione: | Riscaldando o raffreddandosi, trasferimento di calore, HVAC, parti di refrigerazione, Heater Parts | Materiale della guarnizione: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA Stan |

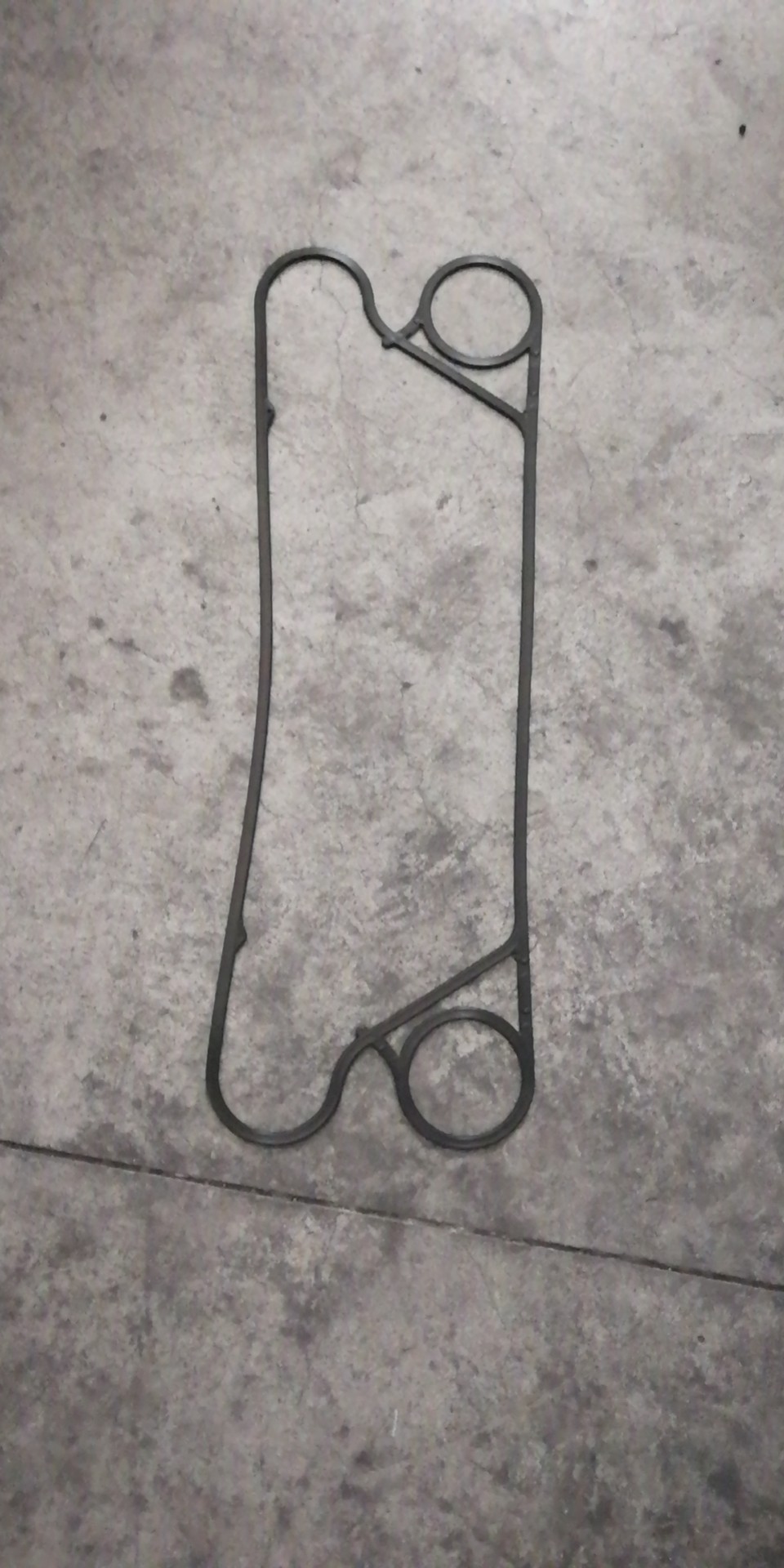

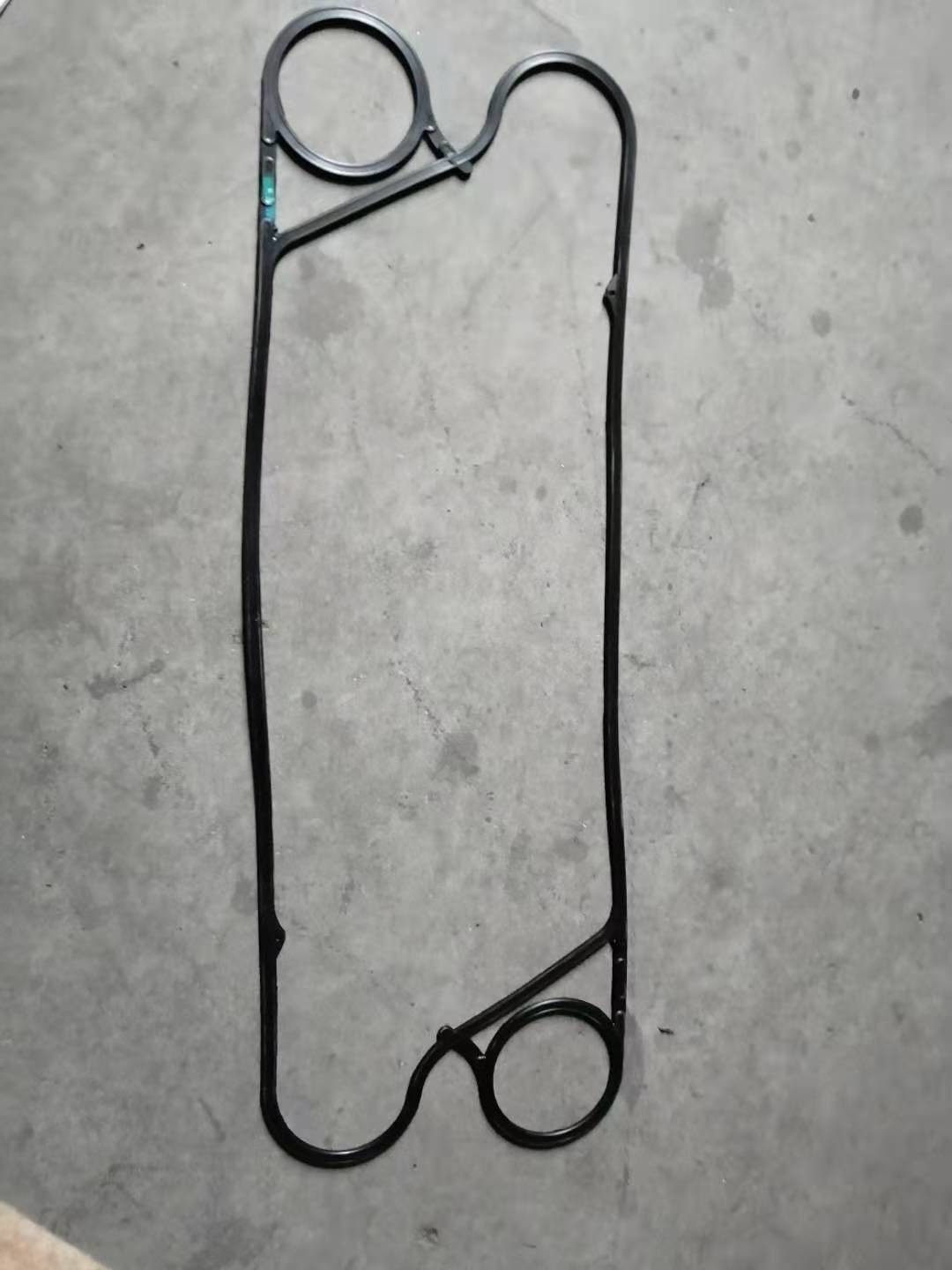

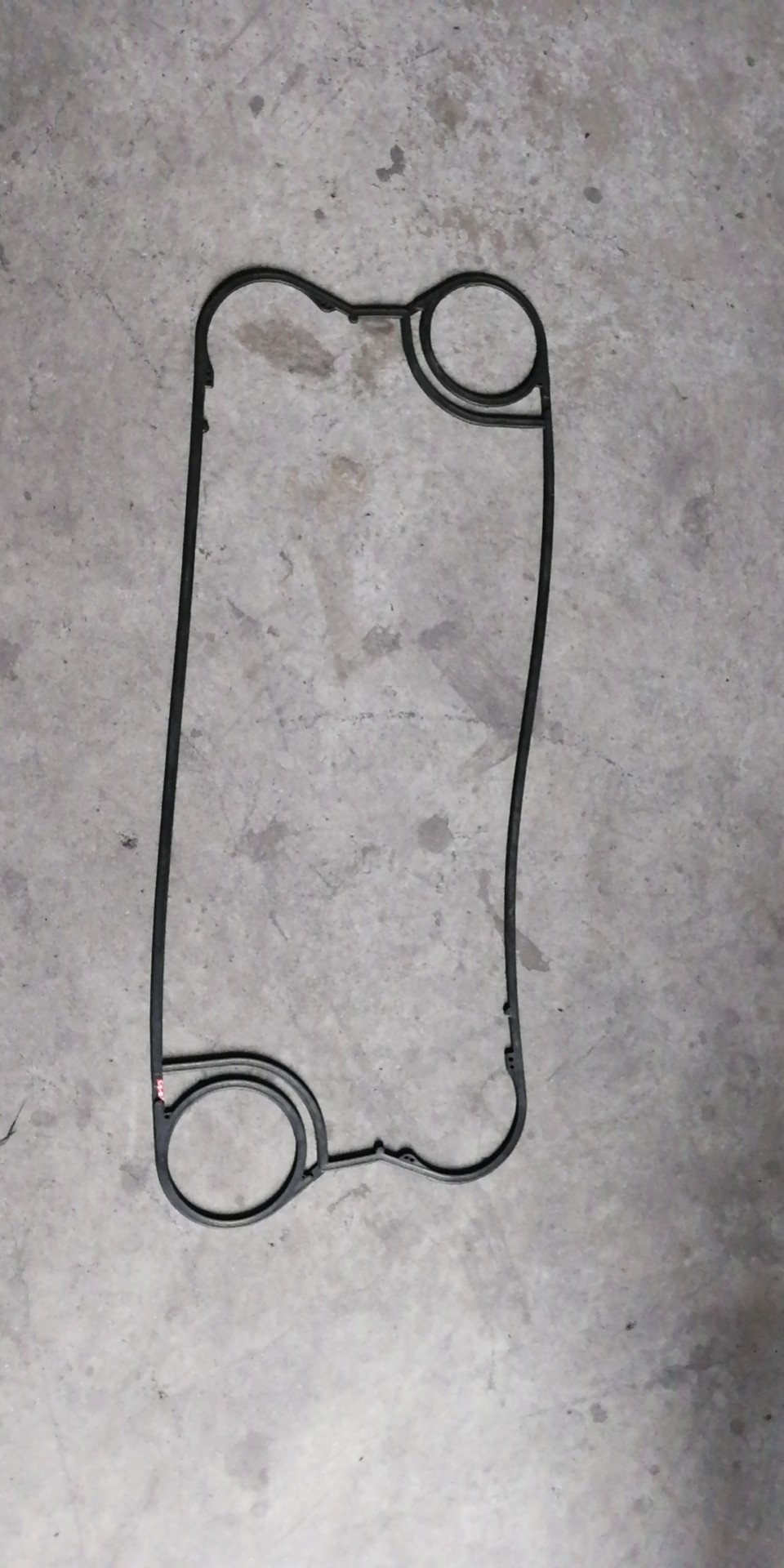

| Evidenziare: | Guarnizioni dello scambiatore di calore GLP13,Guarnizioni dello scambiatore di calore di EPDM,guarnizioni dello scambiatore di calore 2.0Mpa |
||
1. Alto coefficiente di trasferimento di calore
2. Piccola orma e manutenzione facile
3. uso sicuro ed affidabile
4. meno perdita di resistenza
5. meno perdita di calore
6. tendente all'utilizzazione delle fonti del calore a bassa temperatura
7. scambio termico medio multiplo
8. facile da pulire e veloce
| Marca/creatore | Serie |
| TRANTER | GCD006, GCD012, GLD013, GLP013, GCD018, GCP026, GCD030, GCP030, |
| GCP051, GCP054, GCD054, GCD055, | |
| SWEP | GCP060, GCD065, GCD018, GC8, GC12, GL13, GC26, GC30, GC42, GC51, GC60, |
| GL145, GL205, GL230, GL330, | |
| GX7, GX12, GX18, GX26, GX42, GX51, GX60, GX64, GX85, GX91, | |
| GX100, GX118, GX140, GX145, GXD012, GXP018, | |
| GX026, GXD026, GXP026, GXP037, GXD037, | |
| GX042, GXD042, GXP042, GX051, GXP051, GXD051, | |
| GXD060, GXD064, GXD085, GXD091, GXD100, GXP118, GXD140, GXD145, | |
| GFP030, GFP050, GF057, GFP057, GFP080, GFP097, GF097, | |
| GFP100, GFP180, GFP187, GF187, | |
| S3, S8, HX12, HXD012, HX25, HX50, HXD050, HX85, HXD085, HX180, HXD180, HXD145, | |
| GM56, GM59, GM138, GM257, GM276, | |
| TW5, TW10, TW18, | |
| UX01, UX05, UXP005, UXP010, UXP060, UX06T, UX10, UX20, UX40, UXP200, UXP400, | |
| UX80, UXP81, UX801, UXP900, | |
| G12, G28, G30, G48, G50, G55, G65, G66, G75, G78, G85, | |
| G95, G25, G52, G58, G102, G108, G153, G157, G158, G159, | |
| G214, G234, G254, G274, G322, G342, G52, G58, G65, | |
| GF138, GF257, GF276, GF59, MF138, MF257, MF276, MF56, MF59 |
Condizioni di gestione materiali e della guarnizione:
| Materiale | Applicazione | temperatura di lavoro |
| NBR | Acqua, acqua di mare, olio minerale, acqua salata | -15-130℃ |
| HNBR | Olio minerale ad alta temperatura, acqua ad alta temperatura | 15-140℃ |
| EPDM | Acqua, acqua calda, vapore, acido, alcali | -25-150℃ |
| Viton/gomma del fluoro | Forte acido, forte alcali, olio minerale, grasso e olio combustibile, ecc | 5-200℃ |
| NEOPRENE | Acido, alcali, olio minerale, idrocarburo alifatico a basso peso molecolare | 35-130℃ |
| Silicio di gomma | Temperatura elevata ed alcuni ambienti corrosivi | 65-200℃ |
Lo scambiatore di calore del piatto consiste di un pacchetto dei piatti di metallo ondulati con gli oblò per il passaggio dei due liquidi fra cui il trasferimento di calore avrà luogo. Il pacchetto del piatto è montato fra un piatto della struttura della correzione e una pressapellicola mobile ed è compresso stringendo i bulloni. I piatti misura con una guarnizione che sigilla l'inter canale del piatto e dirige i liquidi nei canali alternati. Il numero dei piatti è determinato dalla portata, dalle proprietà fisiche dei liquidi, dalla perdita di pressione e dal programma della temperatura. Le ondulazioni del piatto promuovono la turbolenza fluida e sostengono i piatti contro pressione differenziale. Il piatto della struttura e la pressapellicola sono sospesi da una barra di trasporto superiore e sono situati da una barra guidante più bassa, di cui tutt'e due è riparata ad una colonna di sostegno. I collegamenti sono situati nel piatto della struttura o, se o entrambi i liquidi fanno più di singolo passaggio all'interno dell'unità, nella struttura e nelle pressapellicole.
| MATERIALE DI PIATTO | SS304, SS316, 254SMO, 904L, C276, titanio, nichel, Incoloy825 |
| SPESSORE DEL PIATTO | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| GUARNIZIONE MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| ASSEMBLEA DELLA GUARNIZIONE | Tagli sopra, chiuda dentro, fissi, incollato |
| MATERIALE DELLA STRUTTURA | Acciaio al carbonio, acciaio inossidabile, cappotto di acciaio inossidabile |
| UGELLO | Flangia, inserzione di gomma, inserzione del metallo, filo, morsetto |
| DIMENSIONE DEL COLLEGAMENTO | DN15~DN500 |
| NORMA DEL COLLEGAMENTO | Custiomized |
| COLORE | Custiomized |
| APPLICAZIONE | HVAC, potere, Suger, marinaio, prodotto chimico, ecc |
dovuto l'incertezza della selezione e della progettazione dello scambiatore di calore, il prezzo visualizzato è una gamma. Per i dettagli, contatti prego il servizio di assistenza al cliente. Se non comunicate nel periodo precedente, il servizio di assistenza al cliente non può accettarlo.
Vantaggio:
Confrontando ad altri altri tipi di scambiatori di calore, gli scambiatori di calore del piatto hanno più grande area. Sono composti di una serie di piatti di metallo sottili compressi insieme. La guarnizione è attaccata al piatto del trasferimento di calore con il canale di flusso delle forme e la guarnizione di atti sul liquido. I materiali differenti hanno canali differenti ed in loro rispettivo percorso di flusso alternatamente. Non coleranno all'esterno. Il numero del piatto del trasferimento di calore è determinato secondo la quantità di liquido, le proprietà fisiche di liquido, la perdita di pressione e lo stato termico. Ogni piatto è ondulato per aumentare l'area di trasferimento di calore massima.
