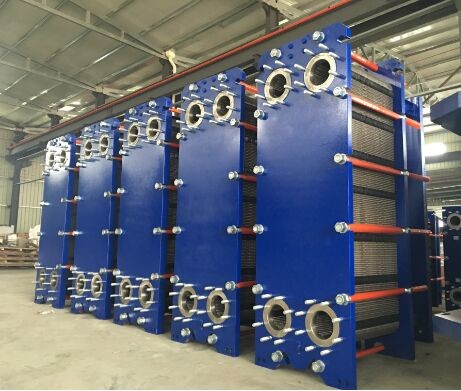

Scambiatore di calore della struttura del piatto della guarnizione 316L 3.0MPa di NBR

Economizzatore fabbricante professionale dello scambiatore di calore del piatto per industria chimica e refrigerazione

Lo scambiatore di calore del piatto consiste di un pacchetto dei piatti di metallo ondulati con gli oblò per il passaggio dei due liquidi fra cui il trasferimento di calore avrà luogo. Il pacchetto del piatto è montato fra un piatto della struttura della correzione e una pressapellicola mobile ed è compresso stringendo i bulloni. I piatti misura con una guarnizione che sigilla l'inter canale del piatto e dirige i liquidi nei canali alternati. Il numero dei piatti è determinato dalla portata, dalle proprietà fisiche dei liquidi, dalla perdita di pressione e dal programma della temperatura. Le ondulazioni del piatto promuovono la turbolenza fluida e sostengono i piatti contro pressione differenziale. Il piatto della struttura e la pressapellicola sono sospesi da una barra di trasporto superiore e sono situati da una barra guidante più bassa, di cui tutt'e due è riparata ad una colonna di sostegno. I collegamenti sono situati nel piatto della struttura o, se o entrambi i liquidi fanno più di singolo passaggio all'interno dell'unità, nella struttura e nelle pressapellicole.

.

Trasferimento di calore efficiente
Gli scambiatori di calore della piatto-e-struttura di Gasketed (GPHEs) forniscono al trasferimento di calore efficiente in attrezzatura compatta una piccola orma - molto più piccola e più efficiente degli scambiatori di calore della SHELL-e-metropolitana.

Vantaggio:

Confrontando ad altri altri tipi di scambiatori di calore, gli scambiatori di calore del piatto hanno più grande area. Sono composti di una serie di piatti di metallo sottili compressi insieme. La guarnizione è attaccata al piatto del trasferimento di calore con il canale di flusso delle forme e la guarnizione di atti sul liquido. I materiali differenti hanno canali differenti ed in loro rispettivo percorso di flusso alternatamente. Non coleranno all'esterno. Il numero del piatto del trasferimento di calore è determinato secondo la quantità di liquido, le proprietà fisiche di liquido, la perdita di pressione e lo stato termico. Ogni piatto è ondulato per aumentare l'area di trasferimento di calore massima.

Struttura dello scambiatore di calore del piatto della guarnizione:

Lo scambiatore di calore del piatto si compone dal piatto del trasferimento di calore, la guarnizione di sigillamento, piatto di compressione, su e giù la barra della guida, la colonna, i bulloni della presa ed altre maggior parti.

• Introduzione al materiale ed all'applicazione di strato:

  　　　　　

  materiale	applicazione
  SUS304/SUS316L	Acqua purificata, acqua di fiume, olio dell'alimento, olio minerale
  Ladium amico/di titanio	Acqua di mare, acqua salata, sostanza salinized
  Lega/C-276 di Hadtelloy	Acido solforico concentrato, acido cloridrico, acido fosforico
  Ni/nichel	Soda di sostanza caustica di alta concentrazione e di temperatura elevata



•


  Con tutte le fabbriche insieme di oltre 100.000 metri quadri, producendo oltre 20.000 scambiatori di calore e milloins gli accessori dello scambiatore di calore, rendentei uno di più grandi produttori delle attrezzature e degli accessori di scambio termico del mondo.
