| Luogo di origine: | Jiangsu Cina |
|---|---|
| Marca: | AIPREL |
| Certificazione: | IOS,CE,CCS,DNV |
| Numero di modello: | Scambiatore di calore dell'evaporatore del piatto |
| Quantità di ordine minimo: | 1 |
| Prezzo: | Negotiable |
| Imballaggi particolari: | cartone standard |
| Tempi di consegna: | 1-2 settimane |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | 100 insiemi al mese |
| Garanzia: | 12 mesi | Circostanza: | Nuovo |
|---|---|---|---|
| Pressione di esercizio massima: | 3.0Mpa | Applicazione: | HVAC, marinaio, trasferimento di calore, liquido a liquido e liquido al vapore, birra |
| Materiale di piatto: | SS304/SS316/SS316L/Titanium/ALLOY C276 | Materiale della struttura: | Acciaio al carbonio, CS/SS |
| Evidenziare: | coperture del vapore e scambiatore di calore del tubo,scambiatore di calore delle coperture del piatto |
||

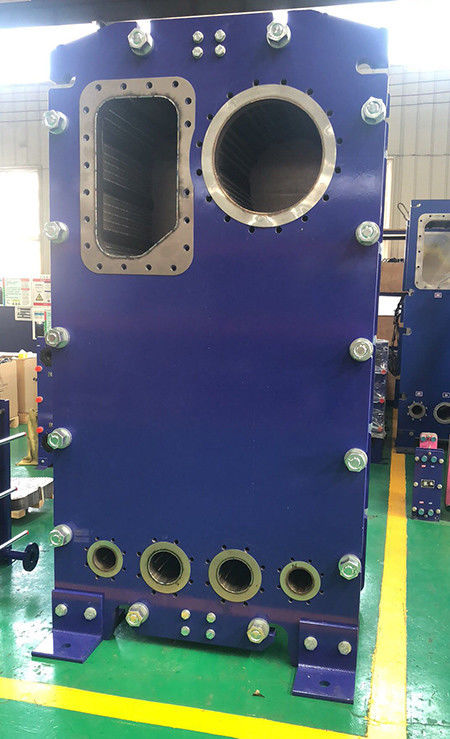

Vapore con pellicola discendente dello scambiatore di calore dell'evaporatore del piatto per il trattamento delle acque reflue
Lo scambiatore di calore del piatto è un nuovo tipo di scambiatore di calore di alta efficienza che è fatto di una serie di lamine di metallo ondulate. Un canale rettangolare sottile è formato fra i piatti, tramite cui lo scambio termico fra liquido, liquido ed il vapore può essere raggiunto.
Vantaggi degli scambiatori di calore del piatto rispetto agli scambiatori di calore del tubo:
1. Efficiente ed economizzatore d'energia: il suo coefficiente di trasferimento di calore è 3000-4500kcal/m2ºC* h, che è 3-5 volte più superiore a quello degli scambiatori di calore della SHELL-e-metropolitana.
2. struttura compatta: lo scambiatore di calore del piatto con lo stesso scambio termico e di area è soltanto 1/5 delle coperture e dello scambiatore di calore del tubo.
3. facile da pulire, facile da assemblare e smontare.
4. tempo di impiego lungo: Lo scambiatore di calore del piatto è premuto da inossidabile o i piatti di titanio della lega, che possono resistere ai vari media di corrosione ed il cuscinetto di gomma possono essere sostituiti a volontà.
5. forte adattabilità: Il piatto dello scambiatore di calore del piatto è una componente indipendente, può aggiungersi o sottratto secondo i requisiti, può applicarsi a vari requisiti differenti e trattati.
6. Nessun incrocio liquido: La piega di sigillatura dello scambiatore di calore del piatto è fornita di canale di scarico e tutti i tipi di medium non sarà nella collusione.
L'evaporatore del piatto è un nuovo tipo di evaporatore di alto-efficienza che è montato da una serie di lamine di metallo ondulate. Un canale rettangolare sottile è formato fra gli strati ed il calore è trasferito attraverso gli strati per formare un'evaporazione del film sottile. La soluzione evaporata è riscaldata e bollita rapidamente nell'evaporatore e l'evaporazione guiderà il liquido per aumentare, formando un film liquido lungo la superficie della parete di scambio termico, inducente il liquido ad attraversare la superficie riscaldata in un film liquido, rapidamente evaporante e vaporizzantesi, quindi accorciante il riscaldamento. Il tempo di soggiorno migliora l'effetto di evaporazione ed ha le caratteristiche di alto coefficiente di trasferimento di calore, di alta forza di evaporazione e di breve tempo del contatto.
Principio di progettazione
Gli evaporatori del piatto pricipalmente sono basati sulla tecnologia della semi-saldatura dell'evaporatore del aumento-piatto. Il materiale evapora in un canale con una guarnizione, mentre il medium di riscaldamento a vapore condensa nei canali saldati. La soluzione è iniettata dal fondo del piatto. I flussi del prodotto verso l'alto lungo la parete del piatto nell'ambito dell'azione di un gran numero di vapore istantanea.
Applicazione:
| Materiale | Applicazione |
| SUS304 SUS316L | Acqua pulita, acqua di fiume, olio dell'alimento, olio minerale |
| Ti | Acqua di mare, acqua salata, sale |
| Lega di Hadtelloy | Acido solforico concentrato, acido cloridrico, acido fosforico |
| Nichel | Soda di sostanza caustica di alta concentrazione e di temperatura elevata |
| Materiale | Applicazione | Impiegati lavoranti |
| NBR | Acqua, acqua di mare, olio minerale, acqua salata | -15-130℃ |
| BNBR | Olio minerale ad alta temperatura, acqua ad alta temperatura | 15-140℃ |
| EPDM | Acqua calda, vapore, acido, alcali | -25-150℃ |
| Viton/gomma del fluoro | Forte acido, alcali, olio minerale, grasso e olio combustibile, ecc. | 5-200℃ |
| NEOPRENE | Acido, alcali, olio minerale, idrocarburo alifatico a basso peso molecolare | 35-130℃ |
| Silicio di gomma | Temperatura elevata ed i certi media corrosivi | 65-200℃ |
